3D dokumentace inženýrských sítí mobilním telefonem

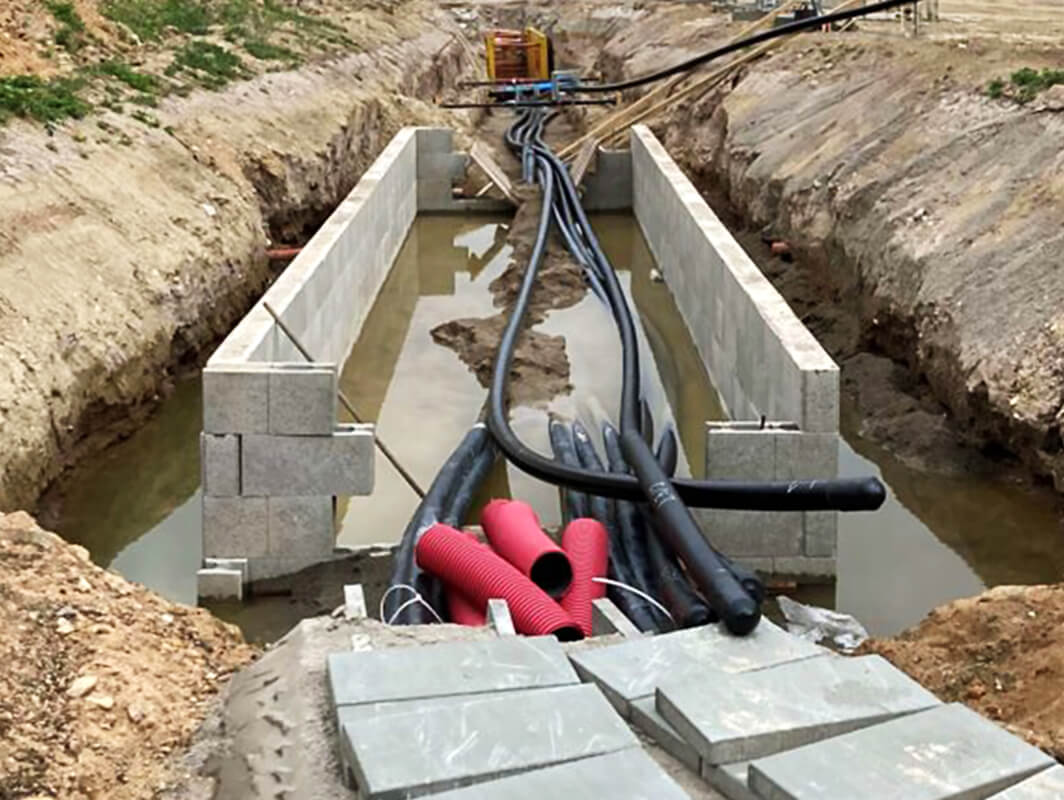

Pro společnost EG.D jsme v rámci pilotního projektu na testovacím polygonu u transformační stanice 110/22kV České Budějovice Střed provedli sběr dat mobilním telefonem a následně dronem. 3D dokumentaci výkopů a kabelových tras přímo z terénu bylo možné provést díky službě MawisPhoto, jejímž výstupem byly následně 3D modely ve 3. třídě přesnosti umožňující kontrolu stavby, materiálů a konstrukce.

Tvorba 3D modelu

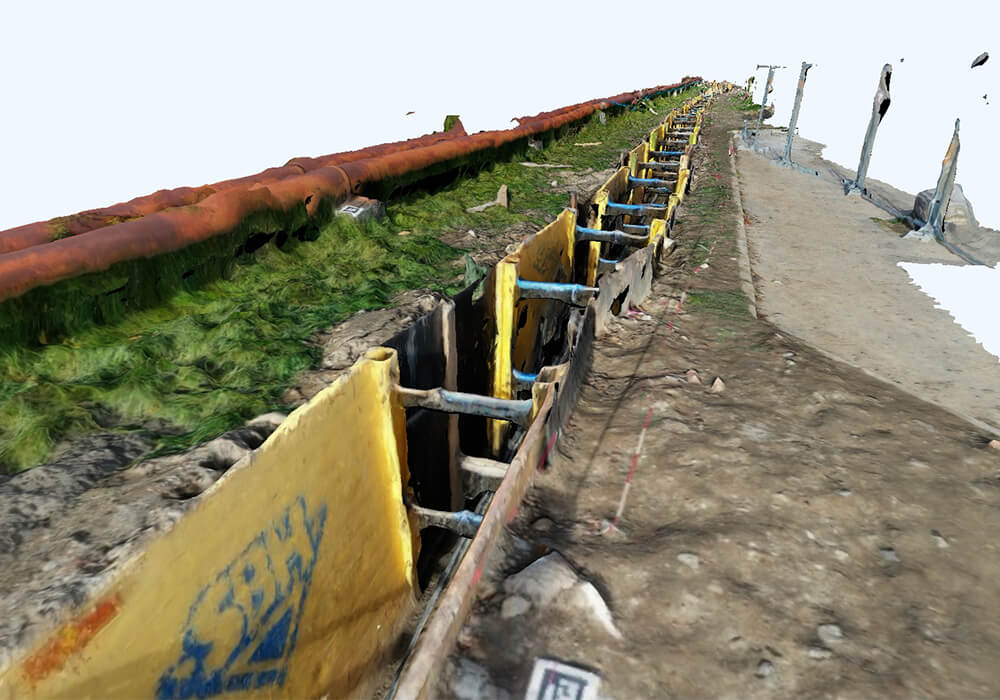

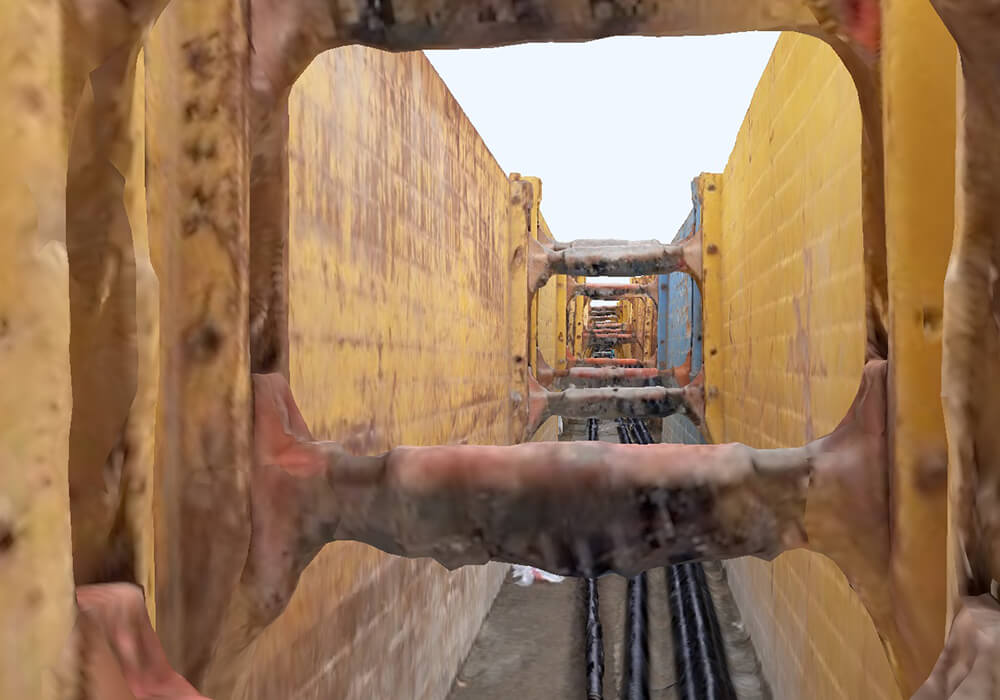

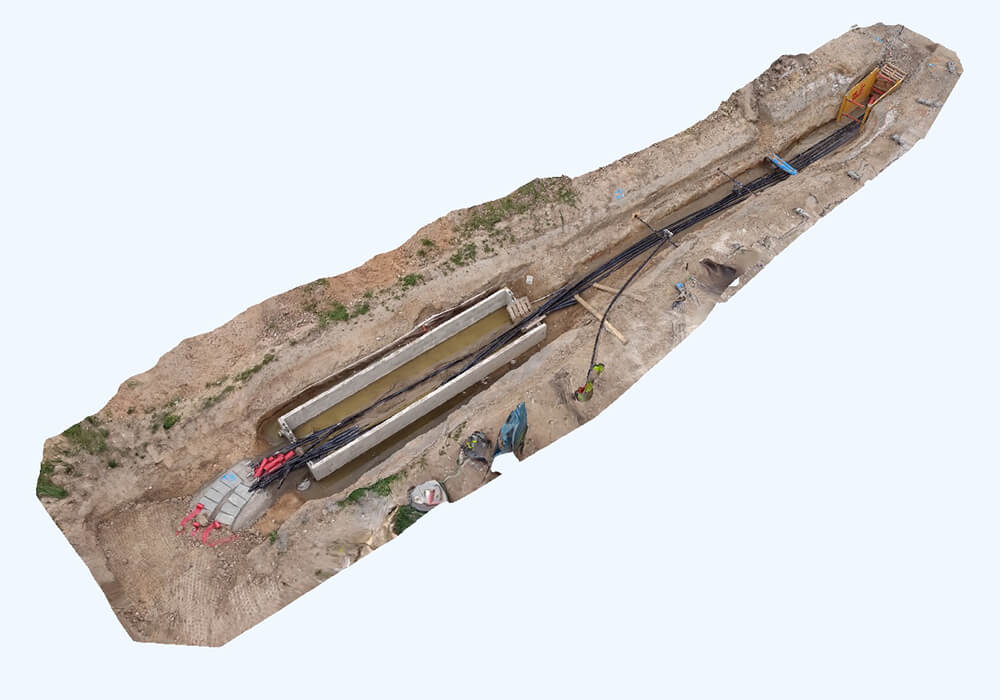

Testování probíhalo ve dvou vlnách (na úrovni nízkého napětí NN a na hladině velmi vysokého napětí VVN) v Českých Budějovicích Střed. Díky metodě sběru dat pro aplikaci MawisPhoto a zaměření geodetem bylo možné vytvořit georeferencovaný 3D model vedení uloženého v zemi. Před zaměřením se rozmístily kolem výkopu s vedením vlícovací body s QR kódy. Tyto body sloužily nejen pro sběr dat pro aplikaci MawisPhoto, ale také je zaměřoval geodet společnosti HRDLIČKA spol. s r.o. Aplikace MawisPhoto se používá na sběr dat mobilním telefonem. Protože se v tomto případě jednalo o rozsáhlý systém výkopů, sběr dat probíhal dronem. Metoda MawisPhoto je založená na digitální stereofotogrammetrii.

Další testování tentokrát mobilním telefonem se uskutečnilo poblíž transformační stanice v ulici Ke Špačkům v Českých Budějovicích 6. Zde se sběr dat týkal VVN a vlícovací body se označovaly naopak sprejem. Výsledkem byly následně: 3D mesh model v MawisPhoto webovém 3D prohlížeči a 3D mesh ve formátech fbx a obj ke stažení (formáty s největší podporou napříč 3D softwary).

Cíle a přínosy

Cílem pilotního projektu pro EG.D bylo vytvoření 3D modelů transformační stanice, výkopů a kabelových tras v minimálně 3. třídě přesnosti jak v případě úrovně nízkého napětí (NN), tak hladiny velmi vysokého napětí (VVN). Porovnání dvou metod sběru dat: pomocí mobilního telefonu a aplikace MawisPhoto a dronem s ohledem na maximální efektivitu a bezpečnost. Následně příprava výstupů, které jsou plně kompatibilní s GIS systémy a dostupné online.

Grafické výhody

• kontrola stavby, materiálů a konstrukce
• možnost změření kubatury z kanceláře
• vizualizace s údaji o hloubce výkopu, vzdálenostech a délkách online
• dokumentace stavby v min. 3. třídě přesnosti
• lepší orientace a představivost pro zákazníka (řešení změn v projektu)
• možnost vygenerovat 2D výkresovou dokumentaci

Negrafické výhody

• jednoduchý a rychlý sběr dat v terénu díky běžnému mobilnímu telefonu s nainstalovanou aplikací
• větší bezpečnost v případě zaměření dronem (eliminuje pohyb operátora kolem výkopu)
• snazší sběr dat na větších plochách v případě zaměření dronem
• efektivita (snížení počtu výjezdů stavebního dozoru, stačí kontrola tzv. „od stolu“ na základě 3D modelu)
• možnost připojení na facility management (používání investorem)
• možnost si vybrat z více typů 3D modelů podrobně i finančně odlišné pro různé fáze stavby
