Školy v Novém Městě nad Metují

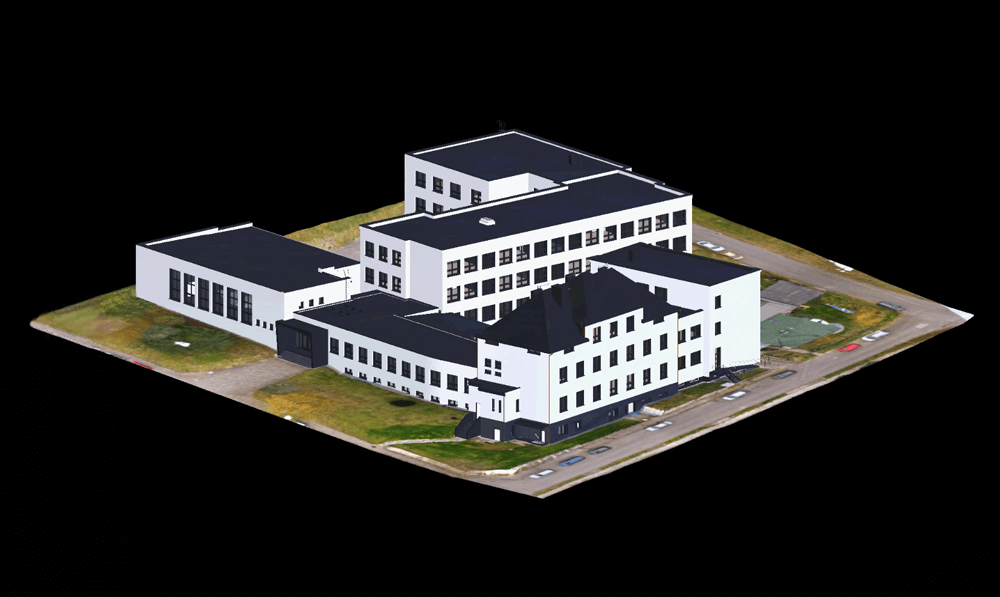

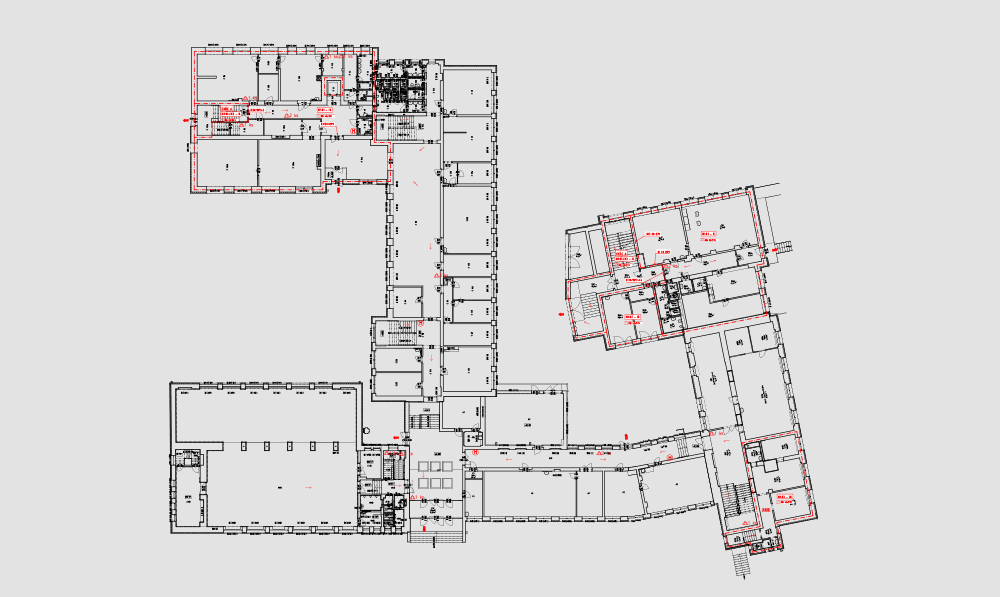

Pro Královéhradecký kraj jsme zpracovali pasportizaci interiéru a exteriéru budov Střední průmyslové, Odborné a Základní školy. Zvolili jsme fotogrammetrii a klasické geodetické metody. Metodou 3D laserového skenování jsme komplexně zaměřili všech 6 budov s téměř 300 místnostmi. Pasport byl zpracován formou metody BIM, jednalo se o vytvoření 3D modelu s informacemi podle standardu agentury ČAS. Výstupem byla 2D výkresová dokumentace (situace, půdorysy, řezy, pohledy) včetně TZB rozvodů a 3D modely stavby včetně jednotlivých modelů technických instalací ve formátu IFC.

Tvorba 3D modelu

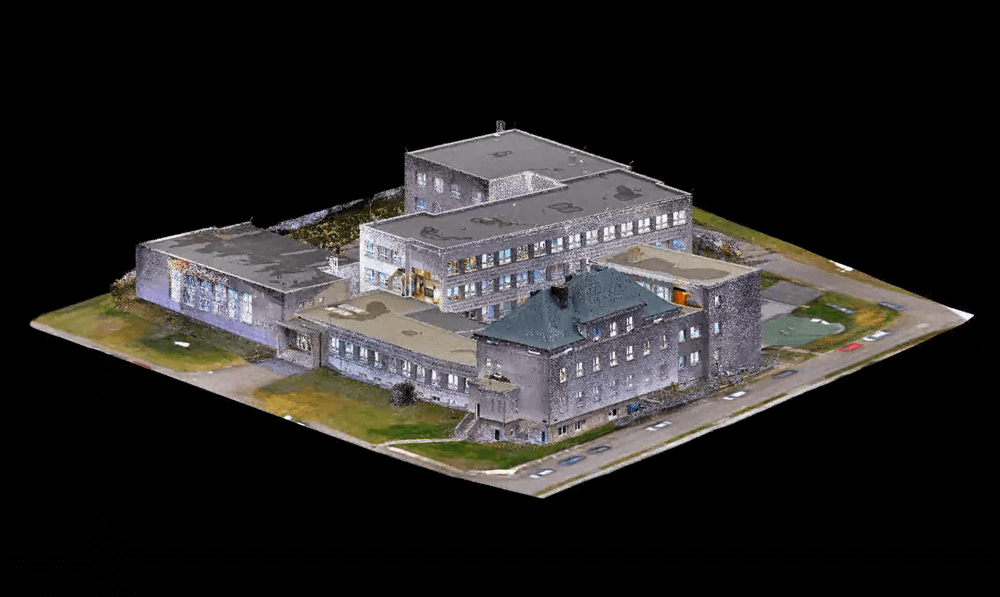

Vlastní skenovací práce byly prováděny statickými skenery. S ohledem na požadovanou přesnost byl použit skener Trimble SX10 kombinovaný s totální stanicí. Pomocí tohoto stroje byla vytvořena kostra přesných skenů exteriéru. Pro doplnění skenů a příp. zastínění míst exteriéru pak byly použity další dva skenery, a to Trimble X9, který má vysokou úroveň automatizace (autokalibrace, autohorizontace, autoregistrace...), a skener Trimble X7. Zároveň bylo provedeno georeferencování do S-JTSK pomocí bodů zaměřených metodou GNSS. Získaná bodová mračna byla programově zpracována a digitalizována v softwarech Autodesk a AutoCad. Mračna byla využita jako geometrický podklad pro tvorbu 3D modelu stavby a 3D modelu jednotlivých technických instalací. Klasifikace prvků byla dle číselníku CCI, popisné informace byly doplněny na základě specifikace dle agentury ČAS ve fázi DSPS. Součástí předání díla byla technická zpráva zhodnocení pro jednotlivé objekty a 2D stavební dokumentace, která musela vycházet ze 3D modelu a do 2D dokumentace byly doplňovány pouze kóty a anotační popisy.

Cíle a přínosy

Naším cílem byl sběr 3D dat v požadované přesnosti a hustotě pro tvorbu 3D modelu stávajících objektů včetně BIM v požadované úrovni a detailu. Data byla sbírána pomocí laserového skenování statickými skenery Trimble SX10, Trimble X9 a Trimble X7 a pomocí leteckého snímkování. Tato kombinace umožnuje dostatečnou přesnost dat a dostatečnou hustotu výsledného mračna pro zpracování 3D modelu. Vytvoření kompletního 3D modelu pomocí laserových dat umožňuje trvalý záznam interiéru, atraktivní prezentaci či analýzu prostoru pro další plánování nebo rekonstrukci.

Grafické výhody

• viditelnost konstrukcí a TZB instalací (grafické i popisné informace)
• zjištění detailních vlastností a obecné geometrie objektů
• zaměření objektu s vysokou přesností
• vysoká rychlost a zjištění výsledků v případě potřeby
• detailnost zaměření
• lepší orientace a představivost pro zákazníka (řešení změn v projektu)
• prezentační vizualizace objektu jako celku
• vhodný podklad pro projektování a modelování
• realizace řezů v libovolném místě a úrovni detailu
• možnost vygenerovat 2D výkresovou dokumentaci

Negrafické výhody

• splnění zákonné povinnosti a aktualizace chybějící nebo zastaralé dokumentace
• možnost připojení na facility management (používání investorem)
• jednoduché a rychlé tabulkové výkazy, statistiky
• snadná aktualizace 3D modelů
