Geodetické zaměření rozhledny Velký Blaník

Pro obec Louňovice pod Blaníkem jsme zajistili detailní geodetické zaměření rozhledny na vrcholu Velkého Blaníku. Cílem bylo vytvořit přesnou a ucelenou dokumentaci stávajícího stavu jako spolehlivý podklad pro další projekční práce, a to včetně členitých a hůře přístupných detailů.

S ohledem na členitost objektu jsme zvolili metodu moderního 3D laserového skenování. Tato metoda umožnila přesné zachycení geometrií i obtížně přístupných částí objektu. Výstupy byly zpracovány a předány v souřadnicovém systému S-JTSK a výškovém systému Bpv.

‍

Tvorba 3D modelu

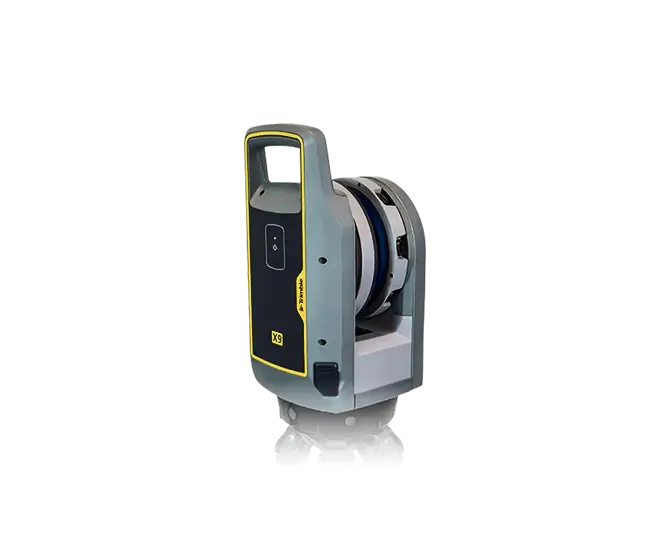

Sběr dat proběhl pomocí pozemního laserového skeneru Trimble X9, který umožňuje získat husté a kvalitní mračno bodů i u složitějších konstrukcí a zároveň zajišťuje plynulé napojení na body bodového pole. Pro dosažení požadované přesnosti byly využity stávající body trigonometrické sítě.

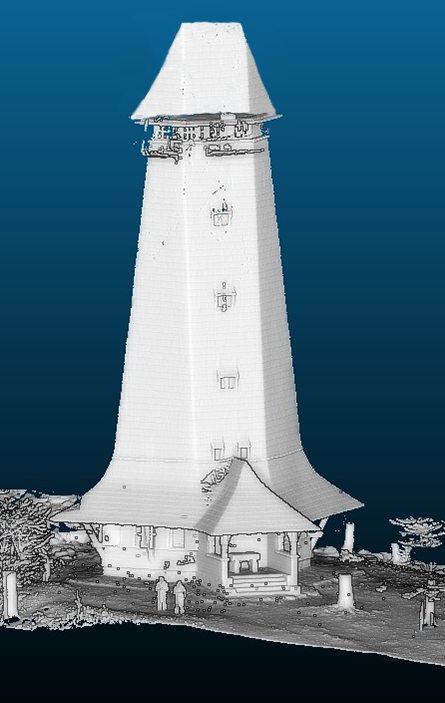

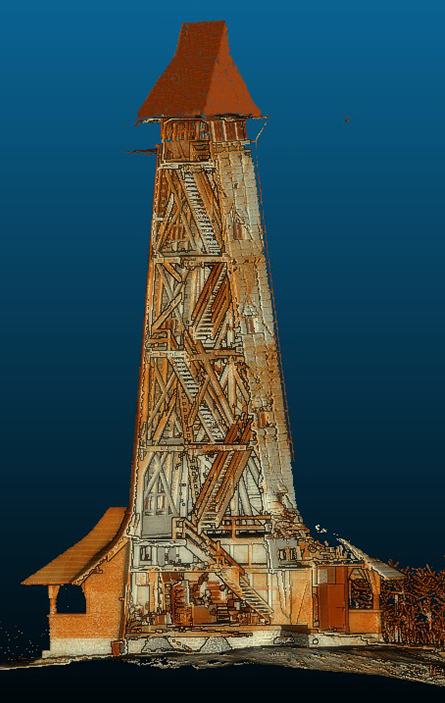

Zpracování probíhalo ve specializovaných programech Trimble RealWorks a Autodesk Revit. Mračna bodů byla nejprve georeferencována a následně zarovnána. Poté byla provedena vektorizace objektu a připraveny podklady pro navazující tvorbu dokumentace. Výstupem je ucelený soubor podkladů – 3D mračno bodů a 2D výkresová dokumentace (půdorysy, řezy a pohledy) ve formátech DWG a PDF.

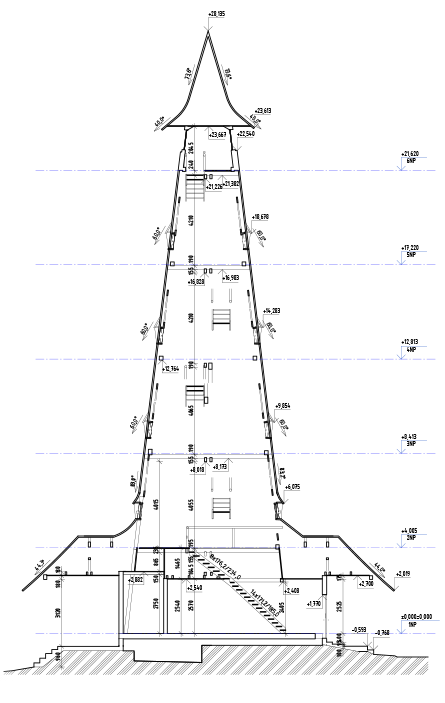

Očištěná data byla v Autodesk ReCap převedena do vhodného formátu a následně připojena do Autodesk Revitu pomocí souřadnic. V Revitu pak probíhala vektorizace objektu, jejímž výsledkem je model objektu. Následovalo zpracování stavebních výkresů (půdorysů, řezů a pohledů) s exportem do požadovaných formátů.

Cíle a přínosy

Naším cílem byl sběr 3D dat v požadované přesnosti a hustotě pro tvorbu 3D modelu  v odpovídající úrovni detailu. Hlavním přínosem projektu je digitální zachycení stávajícího stavu rozhledny ve vysoké přesnosti a vytvoření podkladů, které výrazně zjednoduší další projektovou činnost, kontrolu technického stavu i archivaci objektu  v digitální podobě.

Vytvoření kompletního 3D modelu na základě laserových dat umožňuje trvalý záznam stavu objektu, atraktivní prezentaci i analýzu prostoru pro další plánování nebo rekonstrukci.

‍

Grafické výhody

• zjištění detailních vlastností a celkové geometrie objektu,
• zaměření objektu s vysokou přesností,
• vysoká rychlost získání výsledků v případě potřeby,
• detailnost zaměření,
• lepší orientace a představivost pro zákazníka při řešení změn v projektu,
• prezentační vizualizace objektu jako celku,
• vhodný podklad pro projektování a modelování,
• možnost vytvářet řezy v libovolném místě a v požadované úrovni detailu,
• možnost generovat 2D výkresovou dokumentaci.

‍

Negrafické výhody

• snížení rizika chyb způsobených neúplnými nebo zastaralými podklady,
• splnění zákonné povinnosti a aktualizace chybějící nebo zastaralé dokumentace,
• možnost napojení na facility management pro další využití investorem,
• jednoduché a rychlé vytváření tabulkových výkazů a statistik,
• snadná aktualizace 3D modelů.
