BIM3D | Případová studie z Okresního soudu

Detailní popis

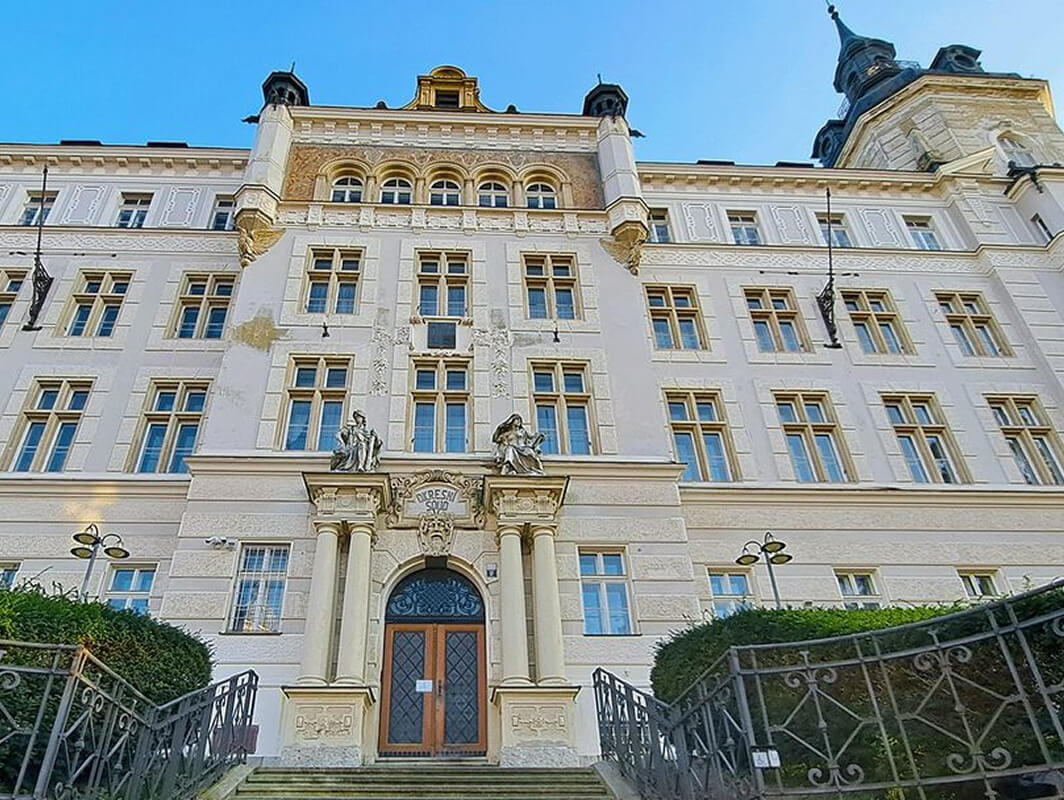

Pro zobrazení interiéru a exteriéru Okresního soudu v Karlových Varech jsme zvolili metodu 3D laserového skenování, kterou jsme komplexně zaměřili celou budovu.

Pasport zahrnoval kompletní zaměření budovy, výstupy ve formátech dwg, dxf., souřadnice bodů, půdorysy všech podlaží (vč. výšky parapetů či jiných případných konstrukcí), řezy, všechny fasády a situace objektu s bezprostředním přilehlým okolím.

‍

Tvorba 3D modelu

Vlastní skenovací práce byly prováděny dvěma statickými skenery. Šlo o Trimble X9, který má vysokou úroveň automatizace (autokalibrace, autohorizontace, autoregistrace, ...), a skener Trimble X7. Díky efektivní práci týmu a použité technologii bylo dosaženo požadující přesnosti a rychlosti sběru dat, což je klíčové pro rychlou realizaci projektů tohoto typu. Získaná bodová mračna byla programově zpracována a digitalizována v softwaru Autodesk Revit. Z 3D modelu byly vytvořeny výsledné výkresy (pohledy, řezy a půdorysy) celého objektu soudu.

Mračno bodů

Výkres - boční pohled

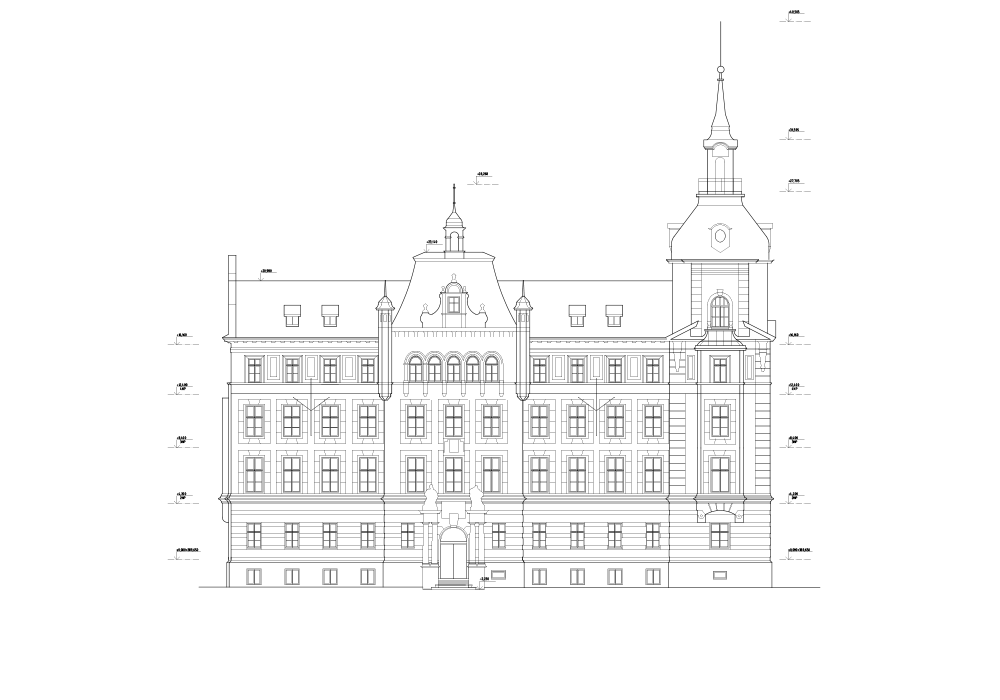

Výkres - čelní pohled

Požádat o ukázku výstupních dat

a nebo nás rovnou kontaktujte.

Cíle a přínosy

Naším cílem byl sběr 3D dat v požadované přesnosti a hustotě pro tvorbu 3D modelu. Data byla sbírána pomocí laserového skenování třemi statickými skenery Trimble X9 a Trimble X7, což umožnuje dostatečnou přesnost dat a dostatečnou hustotu výsledného mračna pro zpracování 3D modelu. Vytvoření kompletního 3D modelu pomocí laserových dat umožňuje trvalý záznam interiéru, atraktivní prezentaci či analýzu prostoru pro další plánování nebo rekonstrukci.

‍

Grafické výhody

zjištění detailních vlastností a obecné geometrie objektů
zaměření objektu s vysokou přesností
vysoká rychlost a zjištění výsledků v případě potřeby
detailnost zaměření
lepší orientace a představivost pro zákazníka (řešení změn v projektu)
prezentační vizualizace objektu jako celku
vhodný podklad pro projektování a modelování
realizace řezů v libovolném místě a úrovni detailu
možnost vygenerovat 2D výkresovou dokumentaci

‍

Negrafické výhody

možnost připojení na facility management (používání investorem)
jednoduché a rychlé tabulkové výkazy, statistiky
snadná aktualizace 3D modelů

Použité technologie

Trimble X7

Vysokorychlostní skenovací stanice je nejnovější inovativní řešení v oblasti mapování, inženýrství a geodezie, jež poskytuje vizualizaci dat přímo v terénu. Základem jsou plně integrované funkce 3D skenování. Umožňuje exportovat data do standardních formátů bodového mračna.

Trimble X9

Vysokorychlostní skenovací stanice s vysokým stupněm automatizace (autokalibrace, autohorizontace, autoregistrace, ...) rozšiřuje Trimble X7. Přináší větší dosah, vyšší přesnost a citlivost laseru, zlepšují se tak výsledky skenování. Lze skenovat dosud obtížně zpracovatelné tmavé nebo odrazivé povrchy, také menších plochy s vyšší hustotou pro získání potřebného detailu.
