Pasportizace Čiperovy vily

Zpracovali jsme pasportizaci Čiperovy vily ve formě BIM modelu.

Pro Zlínský kraj jsme zpracovali pasportizaci racionálně klasicistní Čiperovy vily ve Zlíně. Pasportizace byla provedena laserovým skenováním ve formě zjednodušené dokumentace dle vyhlášky č. 131/2024 Sb. o dokumentaci staveb (příloha 11) a zároveň BIM modelu. Součástí zaměření bylo také okolí vily pomocí fotogrammetrie a klasických geodetických metod včetně přilehlé terasy a zahradního domku. V BIM modelu byly zahrnuty i rozvody TZB.

Tvorba pasportu a 3D modelu

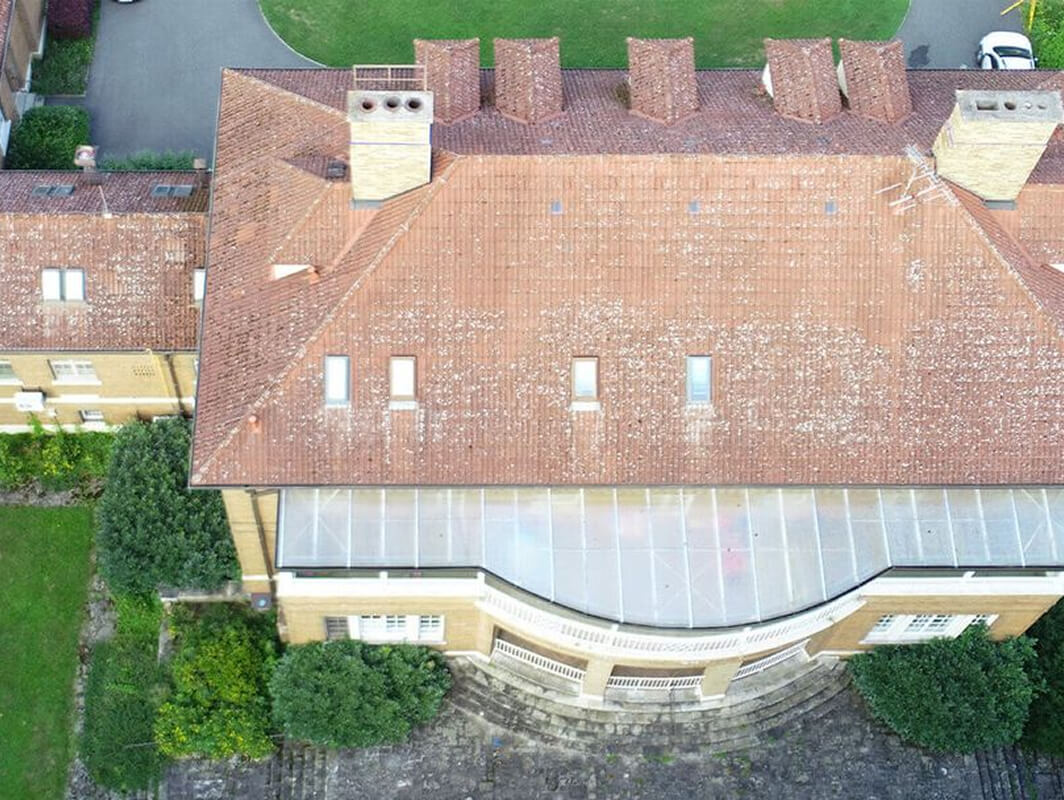

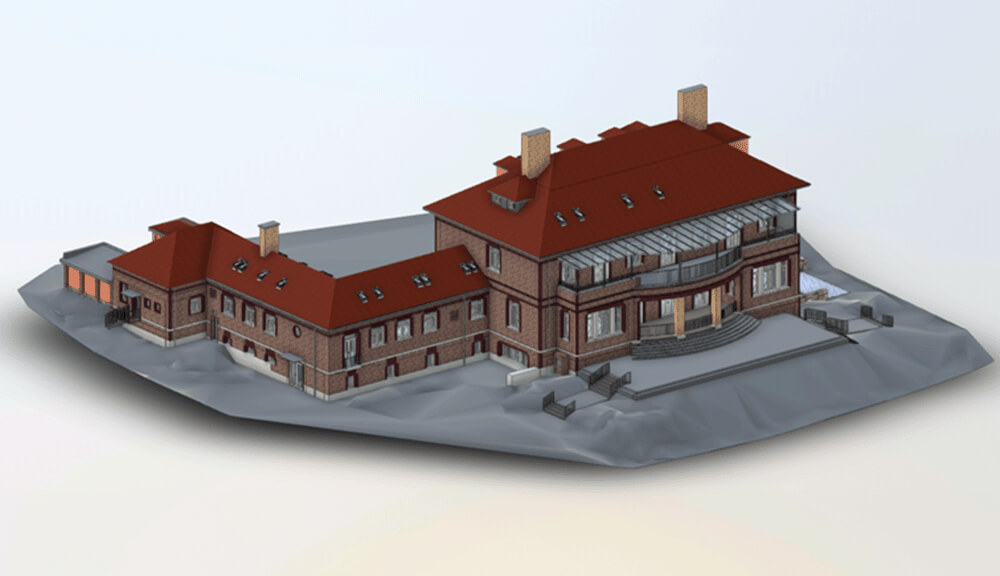

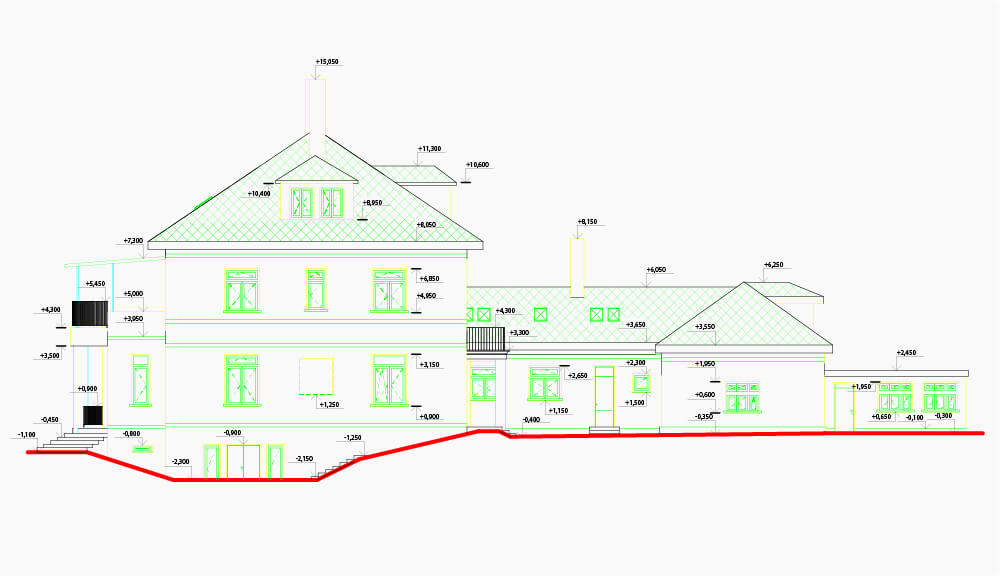

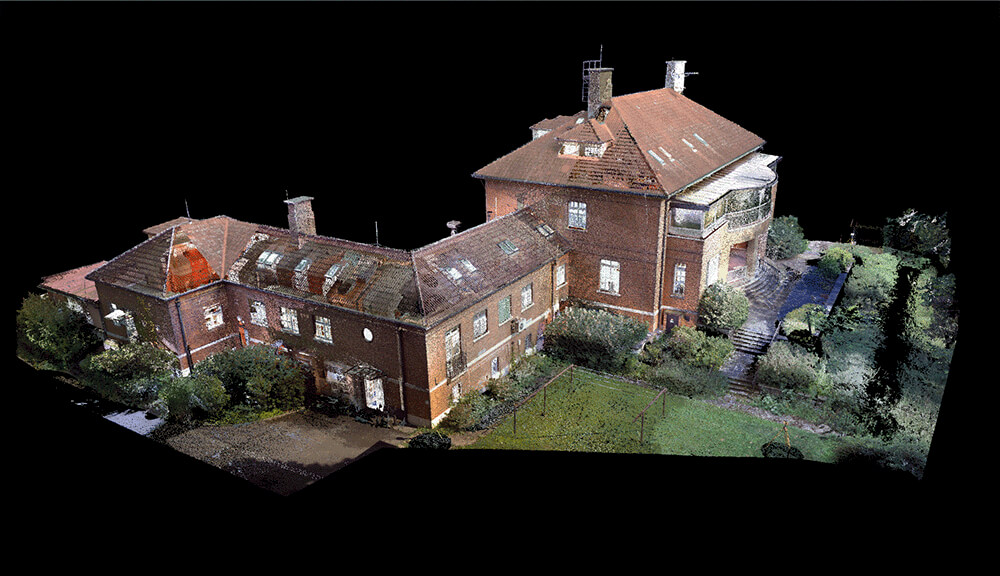

Objekt byl zaměřen pomocí laserového skenování a leteckého snímkování. Vlastní skenovací práce byly prováděny dvěma statickými skenery. Pro zajištění přesnosti byl využit skener kombinovaný s totální stanicí Trimble SX10. Dále byl využit skener Trimble X7 pro doplnění skenů v interiéru a případně zastíněných míst v exteriéru. Zároveň bylo provedeno georeferencování do S-JTSK pomocí bodů zaměřených metodou GNSS. Pro zajištění kompletního mračna, zejména střechy, bylo využito leteckého snímkování. Získaná bodová mračna byla programově zpracována a digitalizována v softwarech Autodesk ReCap a Autodesk Revit, kde sloužila jako geometrický podklad pro tvorbu 3D modelu interiéru a exteriéru. Současně byly vytvořeny stavební výkresy – půdorysy, řezy, pohledy.

Cíle a přínosy

Cílem je dokumentace objektu moderními metodami laserového skenování, příprava pasportu dle vyhlášky a následná tvorba 3D modelů stávajících objektů včetně BIM v úrovni a detailu dle požadavku zákazníka. Dále pak příprava dat pro projekční kanceláře, příprava modelu pro napojení na facility management.

Grafické výhody

viditelnost konstrukcí a TZB instalací (grafické i popisné informace)
zaměření objektu s vysokou přesností a podrobností
lepší vizualizace pro zákazníka (řešení změn v projektu)
možnost vytvořit 2D výkresovou dokumentaci

Negrafické výhody

splnění zákonné povinnosti a aktualizace chybějící nebo zastaralé dokumentace
legalizace stavby - spolu s pasportem může být vyhotoven geometrický plán
možnost připojení na facility management (používání investorem)
jednoduché a rychlé tabulkové výkazy, statistiky

Použité technologie

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.

Trimble X7

Vysokorychlostní skenovací stanice je nejnovější inovativní řešení v oblasti mapování, inženýrství a geodezie, jež poskytuje vizualizaci dat přímo v terénu. Základem jsou plně integrované funkce 3D skenování. Umožňuje exportovat data do standardních formátů bodového mračna.
