Detailní popis

Zpracování modelu ve fázi skutečného provedení stavby včetně vnitřních rozvodů TZB. S výhledem na napojení facility managementu pro správu budovy.

‍

Tvorba 3D modelu

Pomocí laserového skeneru Trimble SX10 byla získána data pro vnější prostory budovy včetně střechy a prvků nad střešní rovinou. Trimble X7 naskenoval vnitřní prostory. Výsledné mračno bodů sloužilo jako geometrický podklad pro tvorbu 3D modelu, který byl vytvořen v softwaru Autodesk Revit. Při tvorbě modelu byla použita aktualizovaná dokumentace pro provedení stavby pro doplnění skladeb konstrukcí a TZB prvků a rozvodů.

‍

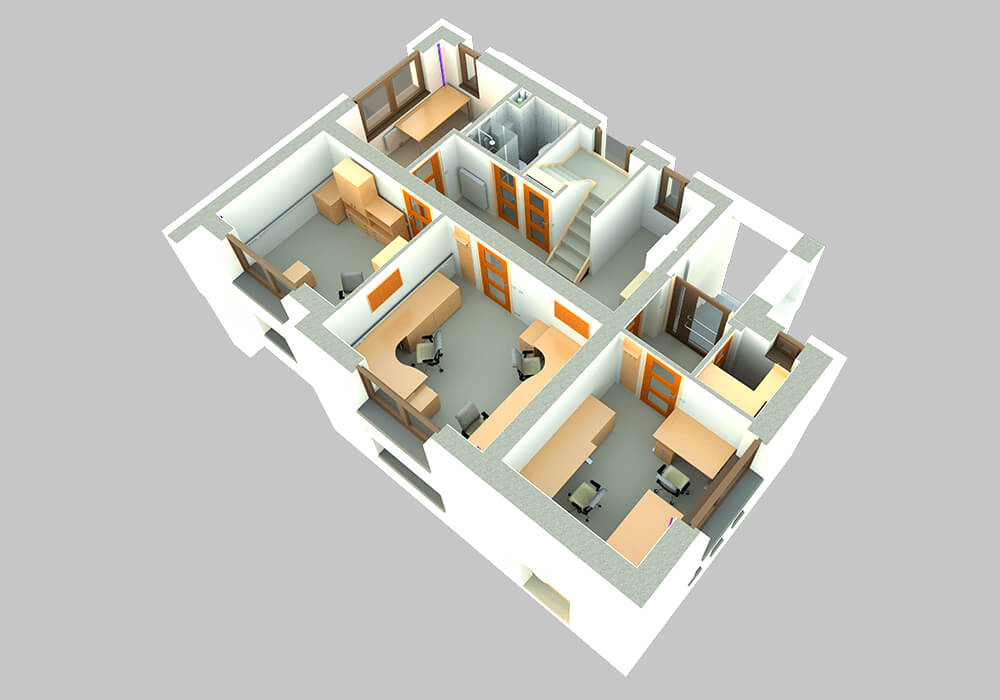

BIM budovy - shora

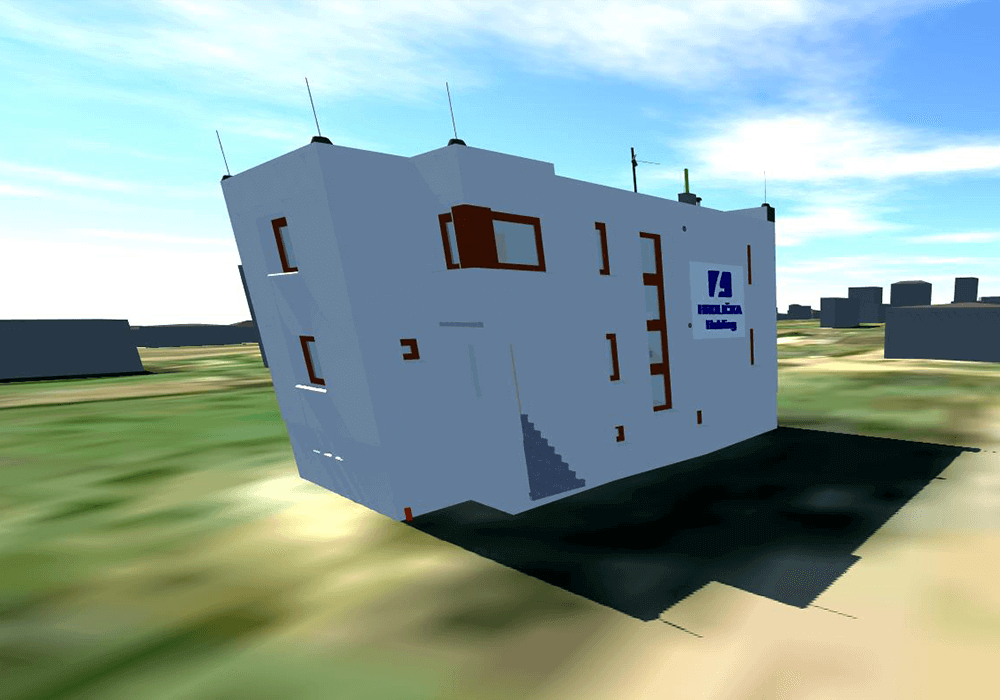

BIM budovy

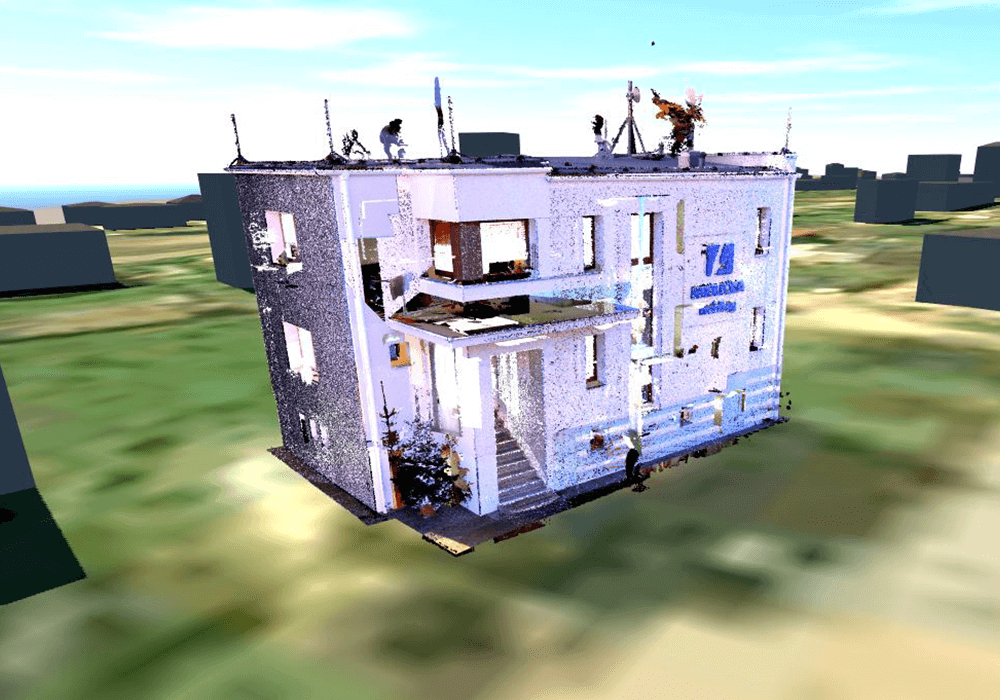

Mračno bodů

Požádat o ukázku výstupních dat

a nebo nás rovnou kontaktujte.

Cíle a přínosy

Naším cílem je tvorba 3D modelů stávajících objektů včetně BIM v úrovni a detailu dle požadavku investora. Dále pak příprava dat pro projekční kanceláře, příprava modelu pro napojení na facility management.

‍

Grafické výhody

viditelnost konstrukcí a TZB instalací (grafické i popisné informace)
lepší orientace a představivost pro zákazníka (řešení změn v projektu)
možnost vygenerovat 2D výkresovou dokumentaci

‍

Negrafické výhody

možnost připojení na facility management (používání investorem)
vymodelované objekty vykazované automaticky (počet, rozměr, ...)
jednoduché a rychlé tabulkové výkazy, statistiky

‍

Použité technologie

Trimble X7

Vysokorychlostní skenovací stanice je nejnovější inovativní řešení v oblasti mapování, inženýrství a geodezie, jež poskytuje vizualizaci dat přímo v terénu. Základem jsou plně integrované funkce 3D skenování. Umožňuje exportovat data do standardních formátů bodového mračna.

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.

Reference

Případová studie z Okresního soudu

Zpracovali jsme pasport Okresního soudu v Karlových Varech

Zanechte kontakt a data Vám pošleme.
