Detailní popis

Vápenkou Čertovy schody bylo požadována vyhotovení 3D modelu počátečního stavu a odtěženého množství vápence ve velkolomu. Následným úkolem byl výpočet kubatur skládky.

‍

Měření a zpracování

Nejprve bylo provedeno polohopisné a výškopisné měření skládky klasickými geodetickými metodami. Dále byl uskutečněn nálet zájmové oblasti dronem pro následné fotogrammetrické zpracování, jehož výsledkem bylo georeferencované mračno bodů a digitální model terénu.

Porovnáním 3D modelu počátečního a současného stavu byl zjištěn rozdíl a vypočteny kubatury.

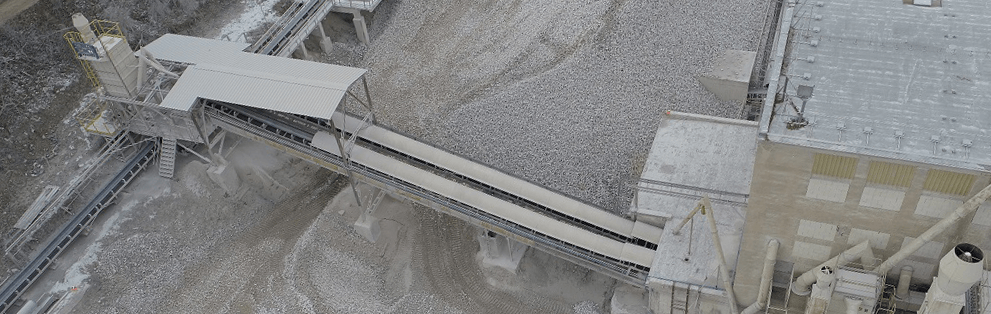

Reálná fotka skládky

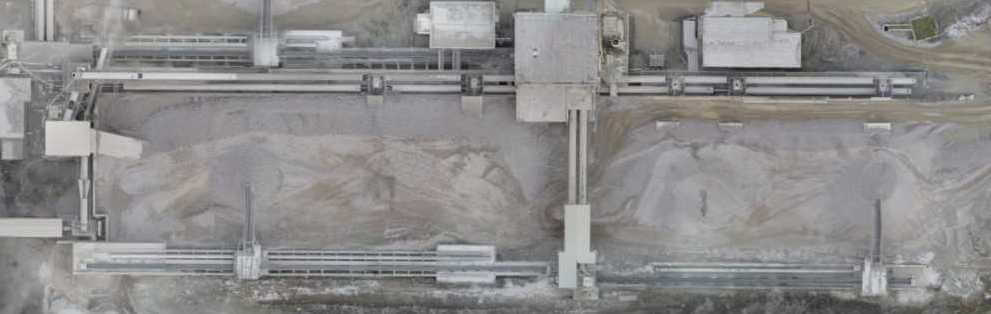

Ortofoto skládka vápence

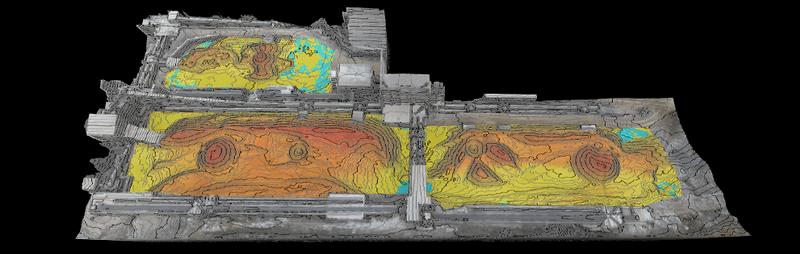

Výpočet kubatur

Požádat o ukázku výstupních dat

a nebo nás rovnou kontaktujte.

Cíle a přínosy

věrný 3D model reality vhodný pro měření a přesný výpočet kubatur
rychlé a přesné sledování vývoje stavu ve volitelných časových řadách
grafická vizualizace vývoje výrazně zvyšující vypovídací hodnotu výstupů
obrazová dokumentace lokality i blízkého okolí ve formě leteckého snímku

Použité technologie

DJI Phantom 4 Pro

Dron využíváme převážně pro přesnější a méně rozsáhlé práce, případně pro vertikální mapování. Je osazen kvalitním fotoaparátem s rozlišením 20 megapixelů s možností nahrávat videa v rozlišení 4K.

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.
