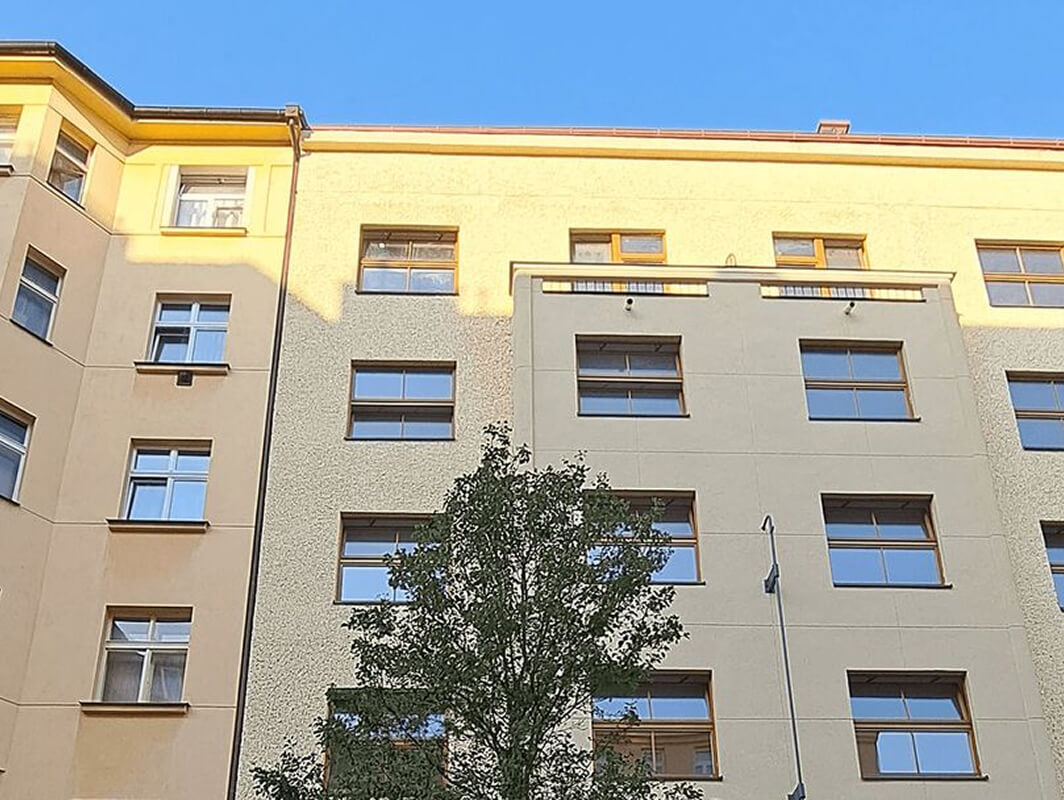

Bytový dům v centru Prahy

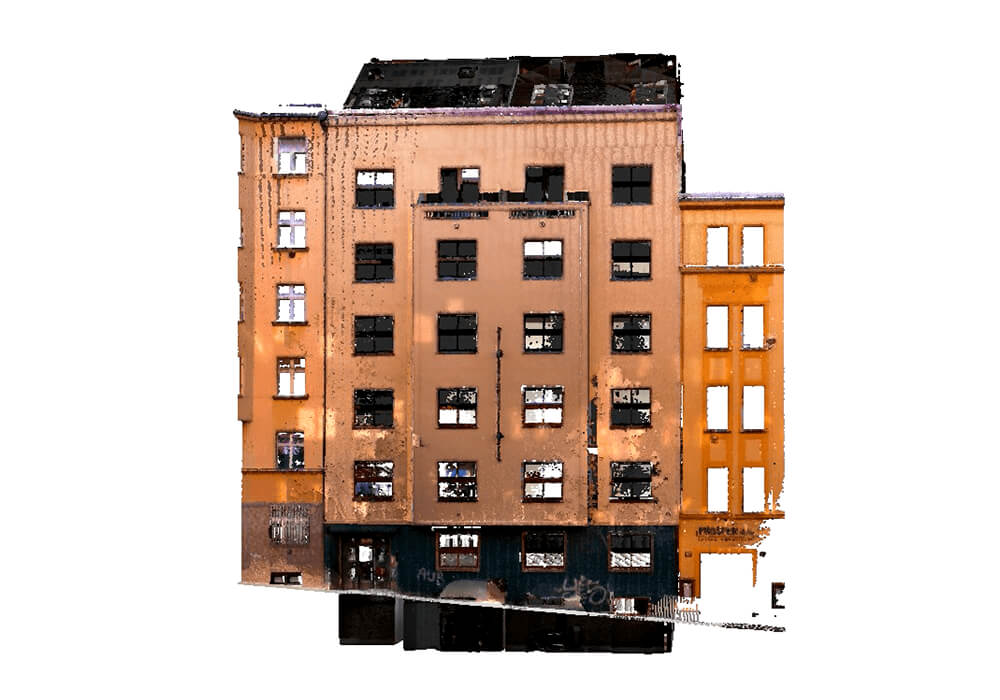

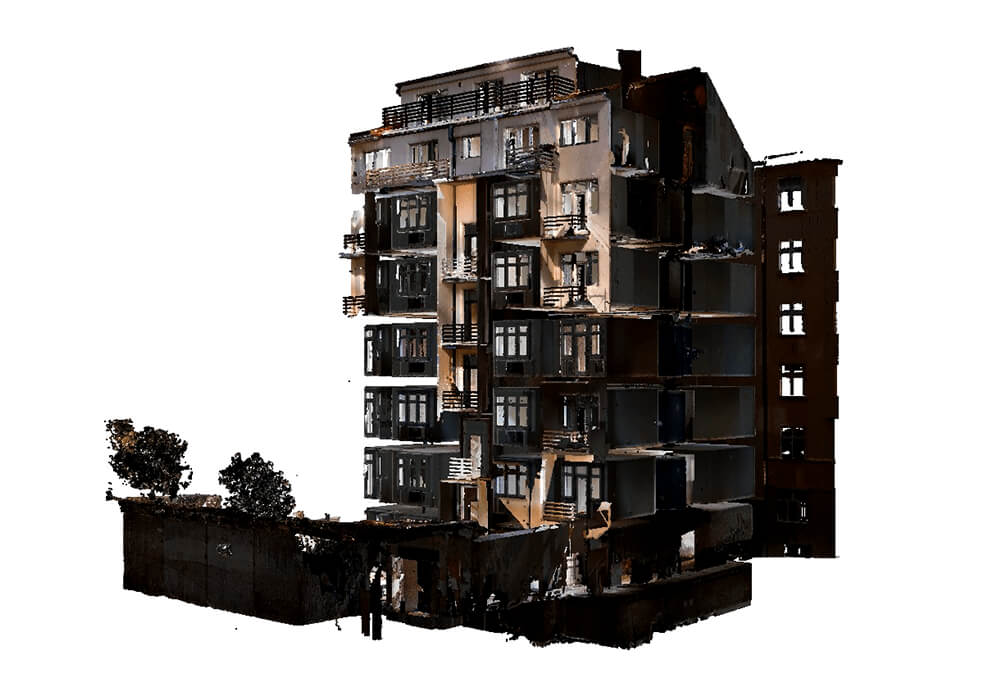

Pro zobrazení interiéru a exteriéru jsme u objektu v centru Prahy zvolili metodu 3D laserového skenování. Skenování proběhlo od sklepních prostor až po osmé nadzemní podlaží. Touto metodou jsme tak komplexně zaměřili celou budovu.

Tvorba 3D modelu

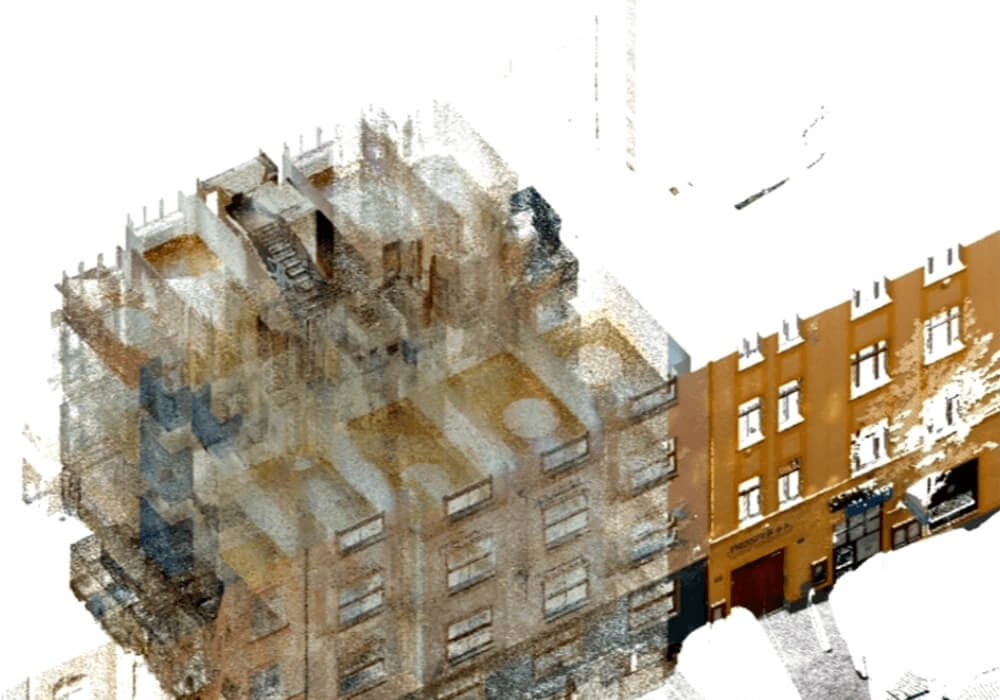

Vlastní skenovací práce byly prováděny dvěma statickými skenery. Využili jsme zde náš nový přírůstek Trimble X9, který má vysokou úroveň automatizace (autokalibrace, autohorizontace, autoregistrace, ...). Dále byl využit skener Trimble X7 pro doplnění skenů v interiéru a případně zastíněných míst v exteriéru. Získaná bodová mračna byla programově zpracována a digitalizována v softwarech Autodesk Revit. Z 3D modelu byly vyhotoveny výsledné výkresy (pohledy, řezy a půdorysy).

Cíle a přínosy

Naším cílem byl sběr dat v požadované přesnosti a hustotě pro tvorbu 3D modelu. Data byla sbírána pomocí laserového skenování dvěma statickými skenery Trimble X9 a Trimble X7, což zajišťuje vysokou přesnost dat a dostatečnou hustotu výsledného mračna pro zpracování 3D modelu. Vytvoření kompletního 3D modelu pomocí laserových dat umožňuje trvalý záznam interiéru, atraktivní prezentaci či analýzu prostoru pro další plánování nebo rekonstrukci.

Grafické výhody

• zjištění detailních vlastností a obecné geometrie objektů
• zaměření objektu s vysokou přesností
• vysoká rychlost a zjištění výsledků v případě potřeby
• detailnost zaměření
• lepší orientace a představivost pro zákazníka (řešení změn v projektu)
• prezentační vizualizace objektu jako celku
• vhodný podklad pro projektování a modelování
• realizace řezů v libovolném místě a úrovni detailu
• možnost vygenerovat 2D výkresovou dokumentaci

Negrafické výhody

• možnost připojení na facility management (používání investorem)
• jednoduché a rychlé tabulkové výkazy, statistiky
