Detailní popis

Zadáním projektu bylo zmapování stávajícího areálu včetně budov (technologických celků) v okolí vírské přehrady. Součástí zadání byl požadavek na vytvoření BIM modelů jednotlivých objektů v úrovni LOD 100 exteriéru a LOD 300 interiéru včetně technologického potrubí.

‍

Tvorba 3D modelu

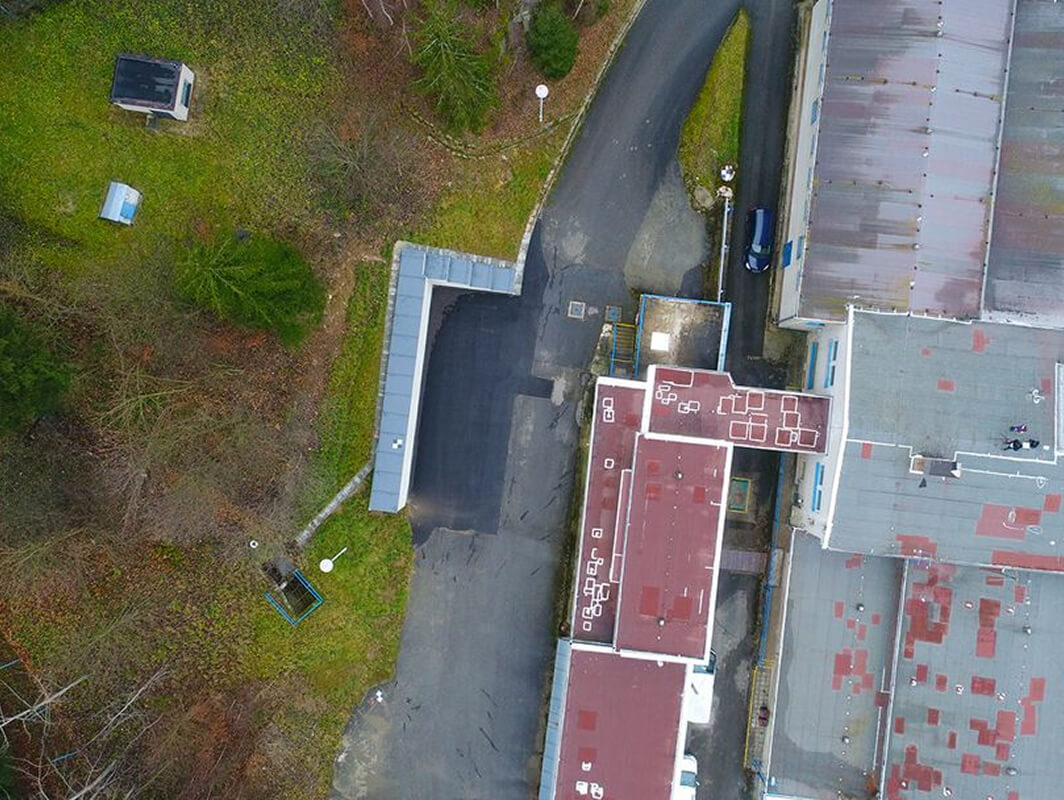

Pomocí laserového skeneru trimble SX10 byla získána data pro vnější prostory budov, skenerem Trimble X7 se skenovaly vnitřní prostory. Nálet dronem doplnil výsledné mračno o střechy a střešní prvky. Výsledné mračno bodů sloužilo jako podklad pro tvorbu 3D modelu, který byl vytvořen v softwaru Autodesk Revit.

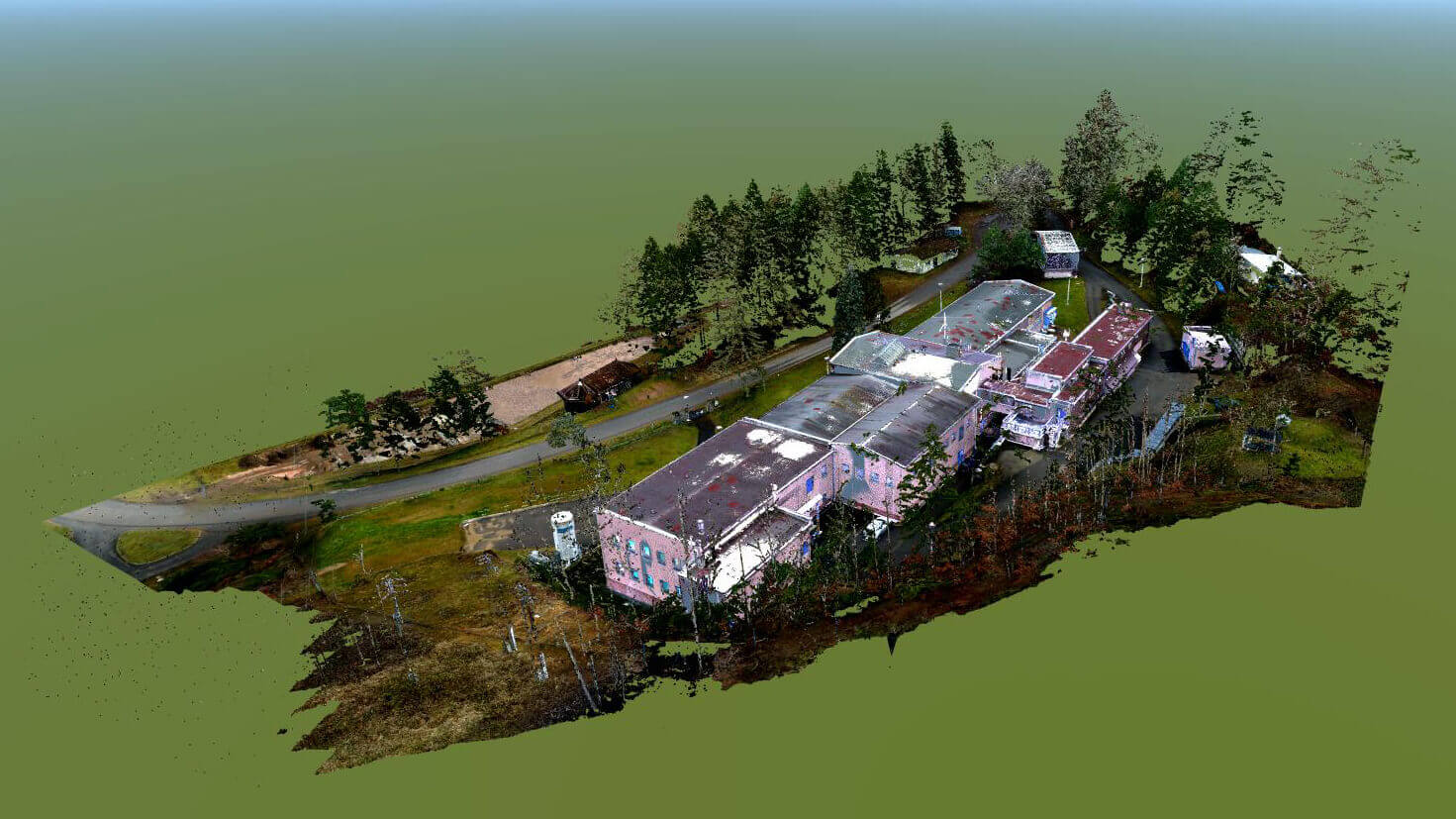

Mračno bodů s fotkou

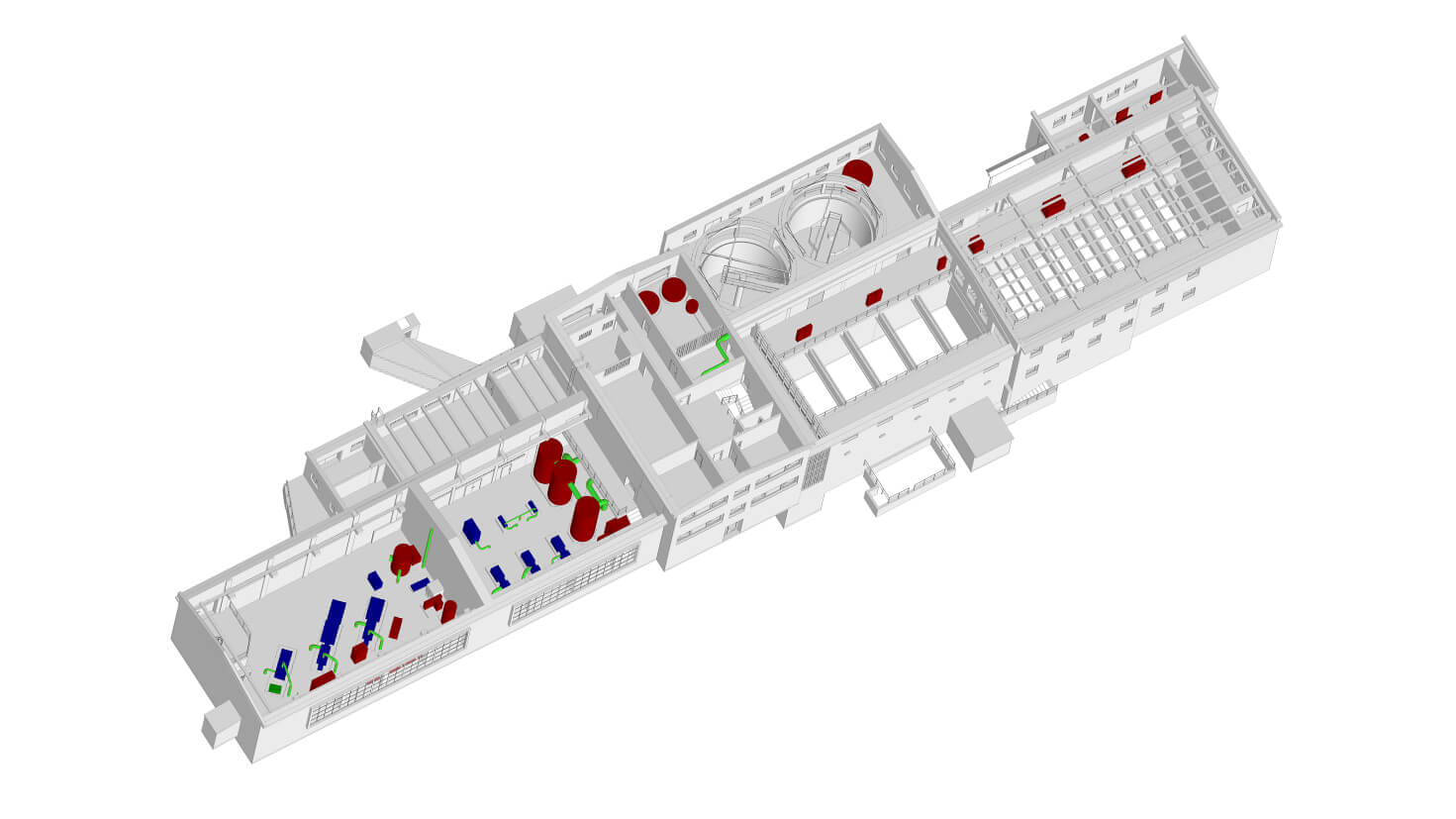

3D model

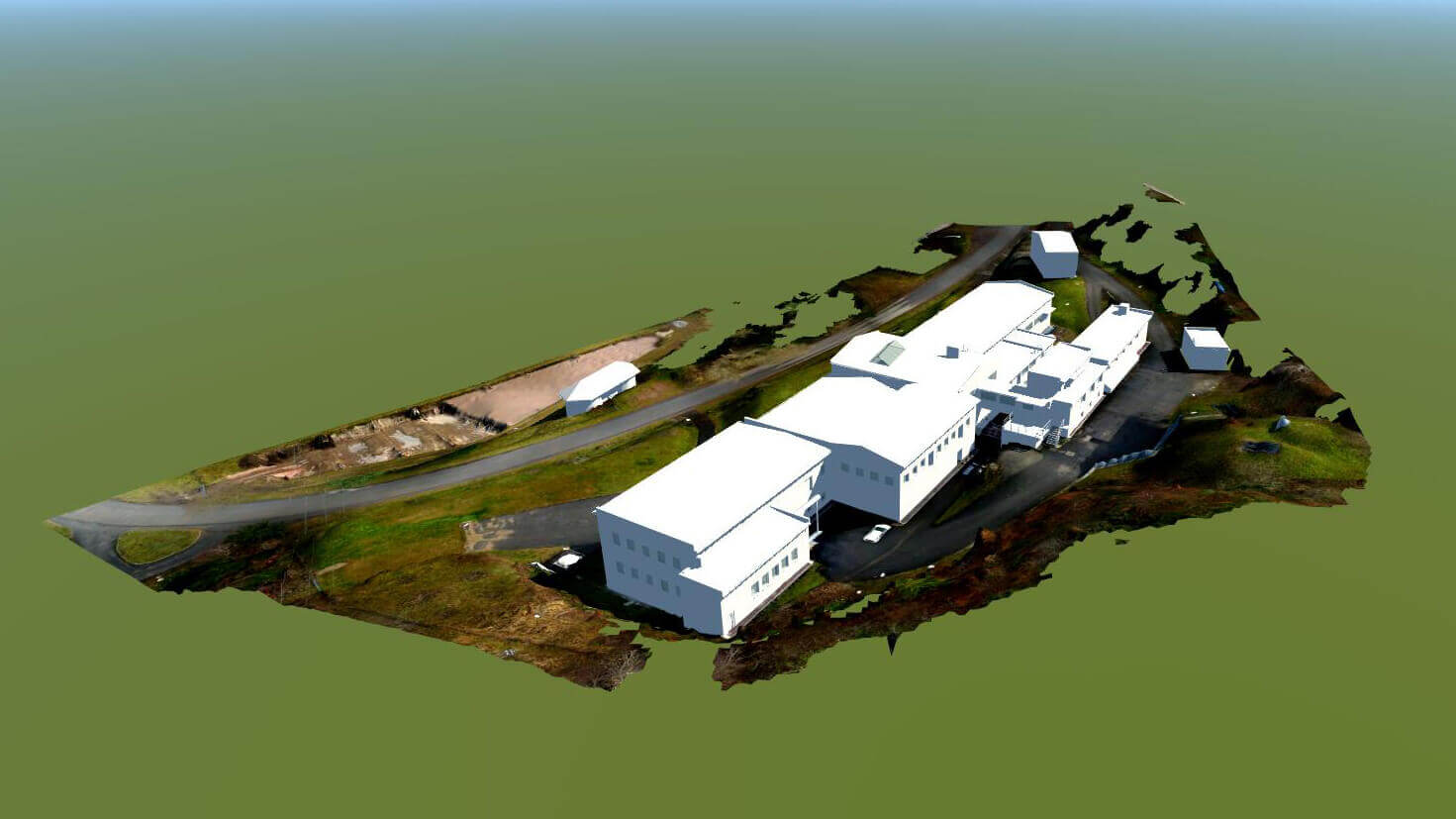

3D model s fotkou

Požádat o ukázku výstupních dat

a nebo nás rovnou kontaktujte.

Cíle a přínosy

Cílem je získat data v detailu dle požadavku investora a následně vytvořit BIM ve vysoké přesnosti.

‍

Grafické výhody

prezentační vizualizace objektu jako celku
vhodný podklad pro projektování a modelování
realizace řezů v libovolném místě a úrovni detailu

‍

Negrafické výhody

vymodelované objekty vykazované automaticky (počet, rozměr, ...)
jednoduché a rychlé tabulkové výkazy, statistiky

Použité technologie

Trimble X7

Vysokorychlostní skenovací stanice je nejnovější inovativní řešení v oblasti mapování, inženýrství a geodezie, jež poskytuje vizualizaci dat přímo v terénu. Základem jsou plně integrované funkce 3D skenování. Umožňuje exportovat data do standardních formátů bodového mračna.

Trimble SX10

Skenovací totální stanice je inovativní řešení v oblasti mapování, inženýrství a geodezie na celém světě, a nově tak stanovuje standardy pro geodetické přístroje.

DJI Phantom 4 Pro

Dron využíváme převážně pro přesnější a méně rozsáhlé práce, případně pro vertikální mapování. Je osazen kvalitním fotoaparátem s rozlišením 20 megapixelů s možností nahrávat videa v rozlišení 4K.
